Procédé IKO SURFA 5 TOPSOLAR- TAN BOIS

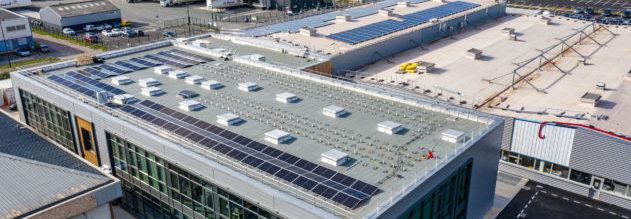

Procédé photovoltaïque sur CLT ou TAN selon domaine d'emploi de l'Atex : - SURFA 5 TOPSOLAR avec panneaux photovoltaïques rigides montés sur attelages soudés à l'étanchéité

Avec 3 types d’attelages, cette solution permet une exposition optimale des panneaux et une installation à son meilleur rendement.

Généralement le bicouche à mettre en œuvre est composé de : TOPFIX PY SOLAR + HYRENE 25/25 TS SOLAR ou TOPAZ 25.

Composantes
Atouts
Caractéristiques
Applications

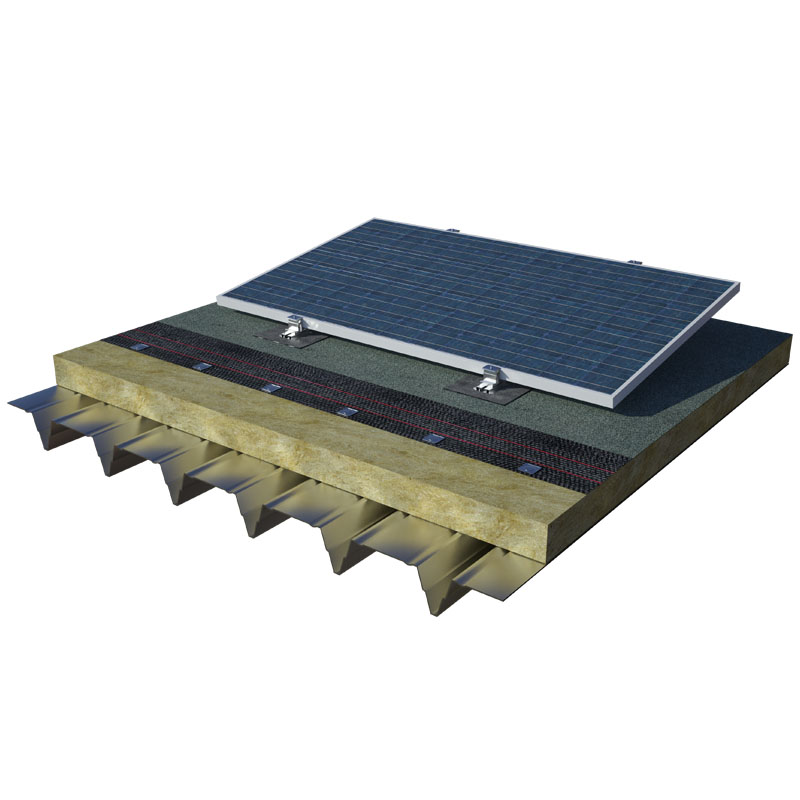

1/

Elément porteur TAN
2/

Isolant laine minérale de classe C
3/

TOPFIX PY SOLAR
4/

Equerre de renfort 35 PY
5/

TOPAZ 25
6/

Relevé ALPHARDOISE CPV
7/

Attelage SURFA 5 TOPSOLAR

Classement Broof (t3) selon conditions : nous consulter.
L’utilisation de HYRENE 25/25 TS SOLAR grésé en surface permet une mise en œuvre rapide des plastrons (pas besoin de noyer la paillette).
Attelage en aluminium pour une grande robustesse.
Souplesse et adaptabilité dans la mise en oeuvre grâce à la glissière et au pivot de l’attelage.

ATex du CSTB.
Liste des modules compatibles existe en plus.
3 configurations possibles (à plat, en shed ou en double-pans) grâce aux 3 attelages disponibles (plat, haut et bas).
Un attelage se compose de : une platine, un pontet (plat, haut, bas), un plastron.
Tous les projets doivent être préalablement assujettis à une étude auprès du Conseil technique Axter.
Généralement le bicouche à mettre en œuvre sur TAN ou CLT est composé de :

TOPFIX PY SOLAR + HYRENE 25/25 TS SOLAR ou TOPAZ 25

Etanchéité :
- Première couche fixée mécaniquement selon l’étude de densité de fixation.
- Seconde couche soudée en plein sur la première.

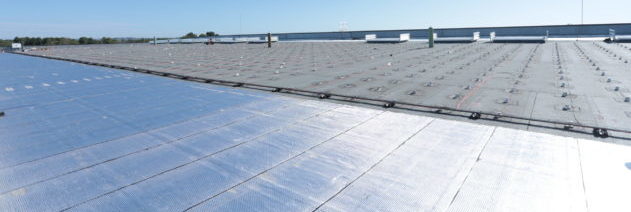

Attelage :
- Après avoir tracé l’emplacement des attelages conformément au calepinage fourni par Axter, poser la platine, y introduire le pontet et procéder au soudage du plastron pour associer l’ensemble.
